Платформа оптической метрологии VENUS, установленная на полу, для высокоточного бесшовного сшивания на большой площади
Резюме продукта
Напольная оптическая метрологическая платформа VENUS Высокоточная напольная система для автоматизированного крупномасштабного сшивающего измерения негабаритных заготовок с бесшовной интеграцией данных. Передовая технология сшивающего оптического измерения Серия VENUS использует синхронизацию несколь...
Основные свойства
Страна происхождения
Китай
Название бренда
MEAXPERT
Модель продукта
ВЕНЕРА
Торговая недвижимость
минимальный заказ
≥1
Цена единицы продукци
US$18,000.00-22,000.00
Способ оплаты
LC,D/P,T/T,Western Union,MoneyGram
Подробная информация о продукте
Выделить:
наземная оптическая метрологическая платформа
,Машины для измерения зрения на большой площади
,высокоточная бесшовная швейная машина
After-Sales Service:
Онлайн-сервис
Warranty Period:
12 месяцев
Mode Of Operation:
ЧПУ
Specifications(Mm):
1000 х 1320 х 1790
Weight(Kg):
610
Lens:
Двойной телецентрический оптический объектив с большим углом обзора + полностью автоматический зум-о
Measurement Accuracy:
Измерение с большим углом обзора: зум-объектив с фокусным расстоянием ≤ 3 мкм (высокомагнитное) Изме
Measuring Range(Mm)(X/Y/Z):
600 х 400 х 200
Описание продукта
Подробные спецификации и характеристики

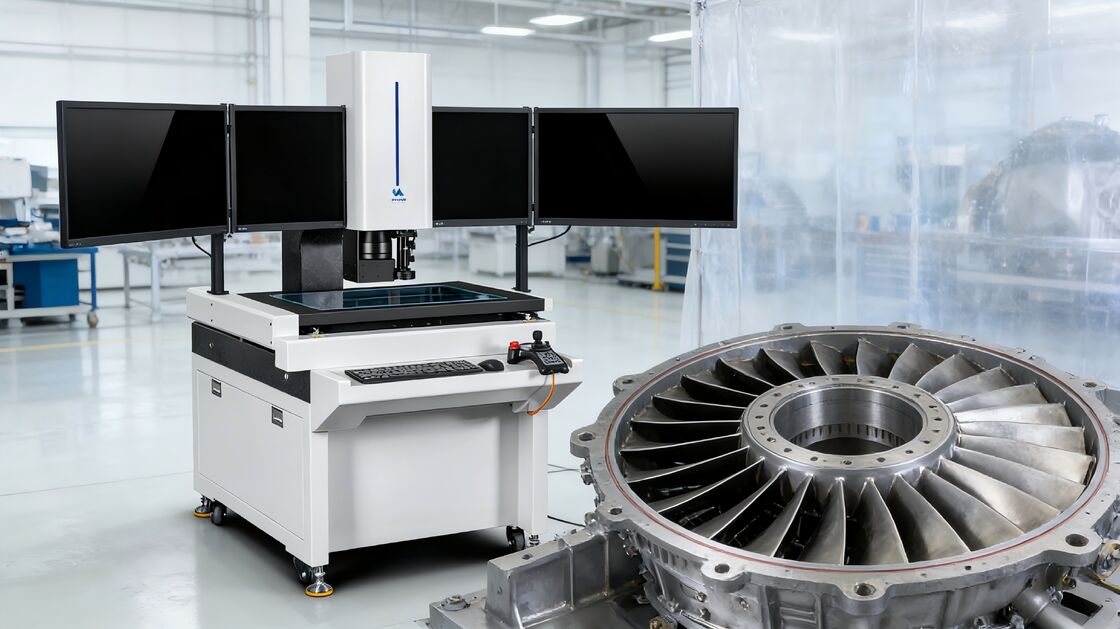

Напольная оптическая метрологическая платформа VENUS
Высокоточная напольная система для автоматизированного крупномасштабного сшивающего измерения негабаритных заготовок с бесшовной интеграцией данных.
Передовая технология сшивающего оптического измерения
Серия VENUS использует синхронизацию нескольких ПЗС-матриц с двухлинзовыми конфигурациями для захвата и точного сшивания локализованных изображений из различных областей заготовки. Это создает полные, согласованные профили измерений без видимых швов, устраняя слепые зоны измерения, характерные для традиционных систем с одним полем зрения.
Технические характеристики
| Спецификация | VENUS 500 |
|---|---|
| Диапазон измерения (X*Y*Z) (мм) | 600 x 400 x 200 |
| Эффективный диапазон (X*Y*Z) (мм) | 500 x 400 x 200 |
| Общие размеры (X*Y*Z) (мм) | 1000 x 1320 x 1790 |
| Вес (кг) | 610 |
| Перемещение стола | Полностью автоматическое |
| Конфигурация оптических линз | Двухтелецентрическая широкоугольная оптическая линза + 0,7-4,5X полностью автоматическая зум-линза |
| Поле зрения (FOV) | Широкое поле зрения: 4 мм x 4 мм Поле зрения зум-объектива с автофокусом: от ~0,5 мм x 0,5 мм до ~1,3 мм x 1,3 мм |
| Датчик изображения | Линза с широким полем зрения: цифровая камера HIKVISION на 20 мегапикселей Зум-объектив: цифровая камера HIKVISION на 1,3 мегапикселя |
| Точность измерения | Измерение в широком поле зрения: ≤ 3 мкм Измерение зум-объективом (высокое увеличение): ≤ 2,5 мкм Измерение сшитого изображения: ≤ 3 мкм |
| Точность измерения системы | ≤ 3 мкм |
| Поверхностный источник света | Для линзы с широким полем зрения: коаксиальный светодиодный свет. Опционально: светодиодное кольцо. Для зум-объектива с автофокусом: опциональный коаксиальный свет или 8-сегментное светодиодное кольцо. |
| Контурный источник света | Купольный свет / Плоский светодиодный свет |
| Программное обеспечение | Программное обеспечение для инспекционного зрения FlashPro Ultra-High-Speed |
Отраслевые применения
Аэрокосмическая промышленность
Автомобильная промышленность
Электронная промышленность
О MEAXPERT (MXP)
MEAXPERT (MXP) — это объединение увлеченных профессионалов в области метрологии с более чем десятилетним отраслевым опытом, специализирующееся на разработке точных, надежных, быстрых и доступных систем оптического измерения.
Наше обязательство простоты и прозрачности
Мы верим в прямолинейные деловые практики с четким ценообразованием и условиями как для наших систем оптического измерения, так и для услуг.
Инновации и развитие
Мы активно инвестируем в исследования и разработки технологий с выделенными командами разработчиков программного и аппаратного обеспечения. Наше аппаратное обеспечение постоянно совершенствуется благодаря еженедельным совещаниям по исследованиям и разработкам, в то время как разработка нашего программного обеспечения сосредоточена на специализированных модулях, адаптированных к уникальным потребностям отрасли.
Приверженность качеству
Мы стремимся к совершенству благодаря тщательному вниманию к деталям, от обработки поверхности до отдельных компонентов. Наш процесс обеспечения качества включает строгие проверки материалов, строгий производственный контроль, тщательное тестирование надежности и точную калибровку перед отгрузкой.
