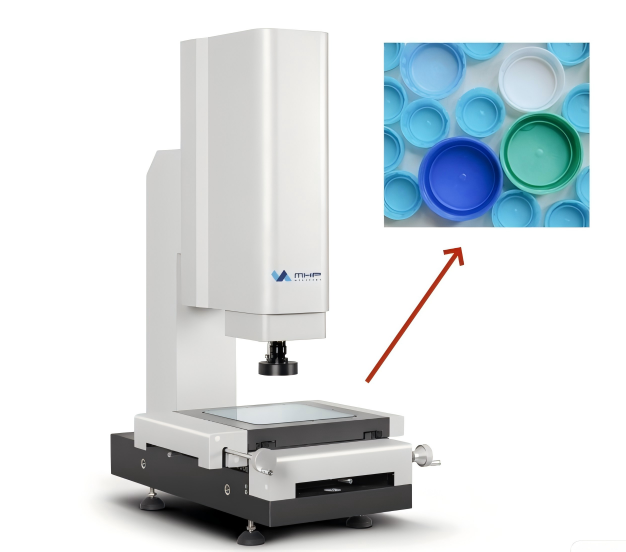

Zintegrowany system pomiarowy oparty na wizji do kontroli wymiarów w przemyśle precyzyjnym
Podsumowanie produktu
Zintegrowany system wizyjny do niezawodnej kontroli wymiarowej Półautomatyczna maszyna wizyjna zaprojektowana dla przemysłu precyzyjnego wymagającego dokładnej kontroli wymiarowej i możliwości pomiarowych. Maszyna wizyjna serii PLUTO Seria PLUTO charakteryzuje się precyzyjnymi prowadnicami liniowymi...
Podstawowe właściwości
Kraj pochodzenia
Chiny
Nazwa marki
MEAXPERT
Model produktu
PL-3
Nieruchomości handlowe
MOQ
≥1
Cena jednostkowa
US$3,800.00-4,600.00
Metoda płatności
L/C, D/P, T/T, Western Union, Money Gram
Szczegóły produktu
Podkreślić:
zintegrowany system pomiarowy oparty na wizji
,Precyzyjna maszyna pomiarowa oparta na wizji przemysłowej
,układ pomiarowy widzenia z kontrolą wymiarową
After-Sales Service:
Usługa internetowa
Mode Of Operation:
CNC
Weight(Kg):
200
Measuring Range(Mm)(X/Y/Z):
300*200*200
Linear Scale Resolution:
0,5um
Lens:
Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X (opcjonalny ręczny
Driving System:
Ręczne sterowanie osią X/Y/Z
Opis produktu
Szczegółowe specyfikacje i cechy
Zintegrowany system wizyjny do niezawodnej kontroli wymiarowej
Półautomatyczna maszyna wizyjna zaprojektowana dla przemysłu precyzyjnego wymagającego dokładnej kontroli wymiarowej i możliwości pomiarowych.
Maszyna wizyjna serii PLUTO
Seria PLUTO charakteryzuje się precyzyjnymi prowadnicami liniowymi, które zapewniają wyjątkową wydajność dynamiczną i komfort użytkowania. Wyposażony w 3-osiowe przetworniki liniowe o wysokiej rozdzielczości 0,0005 mm i wydajne, programowalne oprogramowanie pomiarowe, system ten umożliwia kompleksowe funkcje pomiaru 2D i 3D w jednej maszynie.
Oprogramowanie automatycznie oblicza przesunięcie między obiektywem optycznym a sondą dotykową, zapewniając, że wszystkie wyniki pomiarów pozostają w ramach zunifikowanego układu współrzędnych. Dane pomiarowe mogą być eksportowane jako rysunki 3D do zastosowań inżynierii odwrotnej.
Specyfikacje techniczne
| Model | PL-2 | PL-3 | PL-4 |
|---|---|---|---|
| Wymiar (mm) (X/Y/Z) | 540/540/860 | 665/670/915 | 724/855/915 |
| Zakres pomiarowy (mm) (X/Y/Z) | 200/100/150 | 300/200/200 | 400/300/200 |
| Dokładność pomiaru (µm) | 2,5 + L/100 | 2,5 + L/100 | 2,5 + L/100 |
| Powtarzalność (µm) | 2,5 | 2,5 | 2,5 |
| Waga (kg) | 150 | 200 | 255 |
System obrazowania i pomiaru
- Obraz i pomiar: kamera cyfrowa 1,3 MP
- Obiektyw: ręczny obiektyw zmiennoogniskowy 0,7-4,5X
- Powiększenie: 18-195X (wartość referencyjna, rzeczywiste powiększenie zależy od kombinacji kamery i obiektywu)
- Pole widzenia: 8,1~1,3 mm (wartość referencyjna, rzeczywiste pole widzenia zależy od kombinacji kamery i obiektywu)
- Odległość robocza: 80 mm
- Rozdzielczość skali liniowej: 0,5 µm
- System napędowy: ręczne sterowanie osiami X i Y
- Oświetlenie: programowalne pierścieniowe oświetlenie powierzchniowe LED z 8 sekcjami, równoległe oświetlenie dolne LED (opcjonalne oświetlenie współosiowe)
Zastosowania przemysłowe
- Przemysł lotniczy
- Przemysł motoryzacyjny
- Przemysł elektroniczny
O firmie MEAXPERT (MXP)
MEAXPERT (MXP) to zespół pasjonatów metrologii z ponad dziesięcioletnim doświadczeniem w branży. Nasza misja koncentruje się na opracowywaniu dokładnych, niezawodnych, szybkich i przystępnych cenowo systemów pomiaru wizyjnego.
Nasza misja
Wierzymy w prostotę i przejrzystość, oferując jasne ceny i warunki zarówno dla systemów pomiaru wizyjnego, jak i usług, bez długich negocjacji. Wybór MEAXPERT oznacza wybór jasności i efektywności.
Innowacje i rozwój
Znaczące inwestycje w badania i rozwój technologii są wspierane przez dedykowane zespoły programistyczne i sprzętowe. Nasz sprzęt jest stale ulepszany dzięki cotygodniowym spotkaniom R&D, co zwiększa jego stabilność, wydajność i użyteczność. Rozwój oprogramowania koncentruje się na specjalistycznych modułach dostosowanych do unikalnych potrzeb podbranż, upraszczając zastosowania pomiaru wizyjnego i rozwiązując problemy niedoboru talentów w branży.
Zaangażowanie w jakość
Dążymy do perfekcji poprzez skrupulatną dbałość o szczegóły, od wykończenia powierzchni po poszczególne komponenty. Nasze zaangażowanie w jakość zaczyna się od rygorystycznych kontroli materiałów, ścisłej kontroli procesów podczas produkcji, dokładnych testów niezawodności i precyzyjnej kalibracji przed wysyłką.
