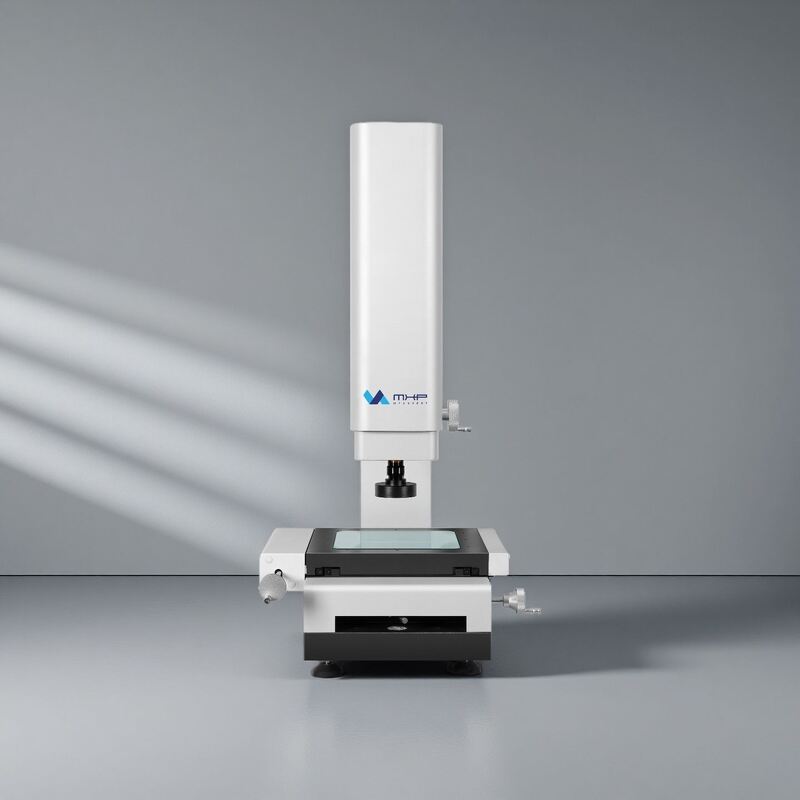

Wysokiej dokładności instrument pomiarowy w skali liniowej 200 mm do wykonywania zadań precyzyjnych
Podsumowanie produktu
Wysokiej dokładności instrument pomiarowy w skali liniowej 200 mm do wykonywania zadań precyzyjnych Pół-automatyczna maszyna pomiarowa widzenia serii PLUTO zapewnia wyjątkową precyzję z wysoką dokładnością przewodów liniowych, zapewniając wyższe osiągi dynamiczne i doświadczenie użytkownika. ...
Podstawowe właściwości
Kraj pochodzenia
Chiny
Nazwa marki
MEAXPERT
Model produktu
PL-2
Nieruchomości handlowe
MOQ
≥1
Cena jednostkowa
US$3,700.00-4,200.00
Metoda płatności
L/C, D/P, T/T, Western Union, Money Gram
Szczegóły produktu
Podkreślić:
Instrument pomiarowy w skali liniowej 200 mm
,Precyzyjna skala liniowa do pomiaru widzenia
After-Sales Service:
Usługa internetowa
Mode Of Operation:
CNC
Weight(Kg):
140
Measuring Range(Mm)(X/Y/Z):
200*200*200
Linear Scale Resolution:
0,5um
Lens:
Ręczny wgnieciony obiektyw zmiennoogniskowy 0,7–4,5X (opcjonalny ręczny
Driving System:
Ręczne sterowanie osią X/Y/Z
Opis produktu
Szczegółowe specyfikacje i cechy
Wysokiej dokładności instrument pomiarowy w skali liniowej 200 mm do wykonywania zadań precyzyjnych
Pół-automatyczna maszyna pomiarowa widzenia serii PLUTO zapewnia wyjątkową precyzję z wysoką dokładnością przewodów liniowych, zapewniając wyższe osiągi dynamiczne i doświadczenie użytkownika.
Zaawansowane możliwości pomiarowe
Wyposażony w 3-osiowe linijne przetworniki o wysokiej rozdzielczości 0,0005 mm oraz potężne programowalne oprogramowanie pomiarowe, system umożliwia kompleksowe funkcje pomiarowe 2D i 3D w jednej maszynie.
Oprogramowanie automatycznie oblicza przesunięcie pomiędzy soczewką optyczną a sondą dotykową, zapewniając, że wszystkie wyniki pomiarów pozostają w jednolitym systemie współrzędnych.Wyniki mogą być eksportowane jako rysunki 3D do zastosowań inżynierii odwrotnej.
Specyfikacje techniczne
| Pozycja | PL-2 | PL-3 | PL-4 |
|---|---|---|---|
| Wymiar (mm) (X/Y/Z) | 540/540/860 | 665/670/915 | 724/855/915 |
| Zakres pomiarów (mm) (X/Y/Z) | 200/100/150 | 300/200/200 | 400/300/200 |
| Dokładność pomiaru (μm) | 2.5 + L/100 | 2.5 + L/100 | 2.5 + L/100 |
| Powtarzalność (μm) | 2.5 | 2.5 | 2.5 |
| Masę (kg) | 150 | 200 | 255 |
Obraz i pomiar:CCD z kamerą cyfrową o rozdzielczości 1,3M pikseli
Soczewka:Ręczne obiektywy zoomowe z wgnieceną soczewką 0,7-4,5X
Powiększenie:18-195X (wartość odniesienia, rzeczywiste powiększenie różni się w zależności od kombinacji aparatu i obiektywu)
Pole widzenia:8.1~1.3mm (wartość odniesienia, rzeczywista FOV różni się w zależności od kombinacji aparatu i obiektywu)
Odległość pracy:80 mm
Rozdzielczość w skali liniowej:00,5 μm
System napędowy:Kontrola ręczna osi X i Y
Oświetlenie:Programuje się ośmiodziałowe światło powierzchniowe pierścieniowe LED, światło równoległe do dolnej części oświetlenia LED (opcjonalne światło koaksjalne)
Soczewka:Ręczne obiektywy zoomowe z wgnieceną soczewką 0,7-4,5X
Powiększenie:18-195X (wartość odniesienia, rzeczywiste powiększenie różni się w zależności od kombinacji aparatu i obiektywu)
Pole widzenia:8.1~1.3mm (wartość odniesienia, rzeczywista FOV różni się w zależności od kombinacji aparatu i obiektywu)
Odległość pracy:80 mm
Rozdzielczość w skali liniowej:00,5 μm
System napędowy:Kontrola ręczna osi X i Y
Oświetlenie:Programuje się ośmiodziałowe światło powierzchniowe pierścieniowe LED, światło równoległe do dolnej części oświetlenia LED (opcjonalne światło koaksjalne)
Zastosowanie produktu
- Przemysł lotniczy
- Przemysł motoryzacyjny
- Przemysł elektroniczny
O MEAXPERT (MXP)
MEAXPERT (MXP) składa się z pasjonatów metrologii z ponad dziesięcioletnim doświadczeniem w branży, którzy zajmują się opracowywaniem dokładnych, niezawodnych, szybkich i niedrogich systemów pomiarowych widzenia.
Nasza misja
Wierzymy w prostotę i przejrzystość, oferując jasne ceny i warunki zarówno dla systemów pomiaru widzenia, jak i usług bez długich negocjacji.Wybór Meaxpert oznacza wybór jasności i wydajności.
Innowacje i rozwój
Znaczne inwestycje w badania i rozwój technologii wspierane przez dedykowane zespoły oprogramowania i sprzętu zapewniają ciągłe doskonalenie.Podczas gdy specjalistyczne moduły oprogramowania odpowiadają na wyjątkowe potrzeby branży i niedobory talentów.
Zaangażowanie w jakość
Nasze zaangażowanie w jakość obejmuje rygorystyczne kontrole materiałów, rygorystyczną kontrolę procesów,dokładne badania niezawodności, i precyzyjną kalibrację przed wysyłką.
