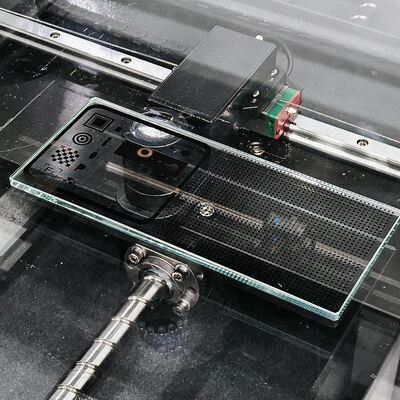

เครื่องวัดภาพ 3 แกนแบบแมนนวลพร้อมรางนำเชิงเส้นความแม่นยำสูง
สรุปผลิตภัณฑ์
คู่มือการใช้งานเครื่องวัดด้วยภาพสำหรับโรงงานซีรีส์ MXP Pluto เครื่องวัดด้วยภาพกึ่งอัตโนมัติซีรีส์ PLUTO มอบความแม่นยำและประสบการณ์ผู้ใช้ที่ยอดเยี่ยมด้วยรางนำเชิงเส้นความแม่นยำสูงและซอฟต์แวร์วัดผลที่ตั้งโปรแกรมได้ คุณสมบัติหลัก รางนำเชิงเส้นความแม่นยำสูงเพื่อประสิทธิภาพการเคลื่อนที่ที่เหนือกว่า ตัวแป...
คุณสมบัติพื้นฐาน
ประเทศต้นกำเนิด
จีน
ชื่อแบรนด์
MEAXPERT
รุ่นสินค้า
พีแอล-4
การซื้อขายอสังหาริมทรัพย์
ขั้นต่ำ
≥1
ราคาต่อหน่วย
US$4,600.00-5,000.00
วิธีการชำระเงิน
L/C, D/P, T/T, Western Union, MoneyGram
รายละเอียดสินค้า
เน้น:
เครื่องวัดภาพ 3 แกน
,เครื่องวัดสายตามือ
,เครื่องวัดภาพความแม่นยำสูง
After-Sales Service:
บริการออนไลน์
Warranty Period:
12 เดือน
Mode Of Operation:
ซีเอ็นซี
Weight(Kg):
255
Measuring Range(Mm)(X/Y/Z):
400*300*200
Linear Scale Resolution:
0.5
Lens:
เลนส์ซูมเว้าแบบแมนนวล 0.7-4.5X (คู่มือเสริม)
Measurement Accuracy:
2.5+L/100
รายละเอียดสินค้า
ข้อมูลรายละเอียดและลักษณะ
คู่มือการใช้งานเครื่องวัดด้วยภาพสำหรับโรงงานซีรีส์ MXP Pluto
เครื่องวัดด้วยภาพกึ่งอัตโนมัติซีรีส์ PLUTO มอบความแม่นยำและประสบการณ์ผู้ใช้ที่ยอดเยี่ยมด้วยรางนำเชิงเส้นความแม่นยำสูงและซอฟต์แวร์วัดผลที่ตั้งโปรแกรมได้
คุณสมบัติหลัก
- รางนำเชิงเส้นความแม่นยำสูงเพื่อประสิทธิภาพการเคลื่อนที่ที่เหนือกว่า
- ตัวแปลงสัญญาณเชิงเส้นความละเอียดสูง 3 แกน 0.0005 มม.
- ซอฟต์แวร์วัดผลที่ตั้งโปรแกรมได้
- ความสามารถในการวัดแบบ 2 มิติและ 3 มิติรวมอยู่ในเครื่องเดียว
- การคำนวณออฟเซ็ตเลนส์และหัววัดแบบสัมผัสอัตโนมัติ
- ระบบพิกัดแบบรวมสำหรับผลการวัดทั้งหมด
- เอาต์พุตการวาดภาพ 3 มิติสำหรับการใช้งานวิศวกรรมย้อนกลับ
ข้อมูลจำเพาะทางเทคนิค
| รายการ | PL-2 | PL-3 | PL-4 |
|---|---|---|---|
| ขนาด (มม.) (X/Y/Z) | 540/540/860 | 665/670/915 | 724/855/915 |
| ช่วงการวัด (มม.) (X/Y/Z) | 200/100/150 | 300/200/200 | 400/300/200 |
| ความแม่นยำในการวัด (μm) | 2.5 + L/100 | 2.5 + L/100 | 2.5 + L/100 |
| ความสามารถในการทำซ้ำ (μm) | 2.5 | 2.5 | 2.5 |
| น้ำหนัก (กก.) | 150 | 200 | 255 |
ข้อมูลจำเพาะของระบบการสร้างภาพ
- ภาพและการวัด: กล้องดิจิทัล 1.3M พิกเซล
- เลนส์: เลนส์ซูมแบบปรับเอง 0.7-4.5X
- กำลังขยาย: 18-195X (ค่าอ้างอิง, ค่าจริงอาจแตกต่างกันไปตามการรวมกันของกล้อง/เลนส์)
- มุมมอง: 8.1~1.3 มม. (ค่าอ้างอิง, ค่าจริงอาจแตกต่างกันไปตามการรวมกันของกล้อง/เลนส์)
- ระยะห่างในการทำงาน: 80 มม.
- ความละเอียดสเกลเชิงเส้น: 0.5 μm
- ระบบขับเคลื่อน: การควบคุมด้วยตนเองแกน X และ Y
- แสงสว่าง: ไฟวงแหวน LED แบบตั้งโปรแกรมได้ 8 ส่วน, ไฟขนานด้านล่าง LED (ไฟโคแอกเซียลเสริม)
การใช้งานผลิตภัณฑ์
อุตสาหกรรมอากาศยาน
อุตสาหกรรมยานยนต์
อุตสาหกรรมอิเล็กทรอนิกส์
เกี่ยวกับ MEAXPERT (MXP)
MEAXPERT (MXP) ประกอบด้วยผู้เชี่ยวชาญด้านการวัดที่มีความมุ่งมั่น ด้วยประสบการณ์ในอุตสาหกรรมกว่าทศวรรษ ทุ่มเทเพื่อพัฒนาระบบวัดภาพที่แม่นยำ เชื่อถือได้ รวดเร็ว และราคาไม่แพง
พันธกิจของเรา
เราเชื่อในความเรียบง่ายและความโปร่งใส โดยเสนอราคาและเงื่อนไขที่ชัดเจนสำหรับทั้งระบบวัดภาพและบริการของเรา เพื่อขจัดความยุ่งยากในการเจรจาต่อรองที่ยาวนาน และมอบความชัดเจนและประสิทธิภาพ
นวัตกรรมและการพัฒนา
ทีมซอฟต์แวร์และฮาร์ดแวร์ที่ทุ่มเทของเราขับเคลื่อนการปรับปรุงอย่างต่อเนื่องผ่านการประชุม R&D รายสัปดาห์ เพื่อเพิ่มความเสถียร ประสิทธิภาพ และความสามารถในการใช้งานของระบบ ในขณะเดียวกันก็พัฒนาโมดูลพิเศษสำหรับอุตสาหกรรมย่อยต่างๆ
ความมุ่งมั่นในคุณภาพ
เรามุ่งสู่ความสมบูรณ์แบบด้วยการใส่ใจในรายละเอียดอย่างพิถีพิถัน ตั้งแต่การตกแต่งพื้นผิวไปจนถึงส่วนประกอบแต่ละชิ้น ด้วยการตรวจสอบวัสดุอย่างเข้มงวด การควบคุมกระบวนการที่เข้มงวด การทดสอบความน่าเชื่อถืออย่างละเอียด และการสอบเทียบที่แม่นยำก่อนจัดส่ง
