Напольная оптическая сшивающая система VENUS для макромасштабных измерений и контроля
Резюме продукта
Напольная оптическая система сшивки VENUS для макроизмерений и инспекции Передовая технология сшивки изображений Вдохновленная небесной непрерывностью, система сшивки изображений серии VENUS использует синхронизацию нескольких ПЗС-матриц для захвата и точной сшивки локализованных изображений из разн...
Основные свойства
Страна происхождения
Китай
Название бренда
MEAXPERT
Модель продукта
ВЕНЕРА
Торговая недвижимость
минимальный заказ
≥1
Цена единицы продукци
US$18,000.00-22,000.00
Способ оплаты
Вестерн Юнион, Т/Т, Д/П, Л/К, грамм денег
Подробная информация о продукте
Выделить:
напольная оптическая система сшивки
,измерительная инспекционная машина макроуровня
,Видеоизмеритель с гарантией
After-Sales Service:
Онлайн-сервис
Warranty Period:
12 месяцев
Mode Of Operation:
ЧПУ
Weight(Kg):
610
Measuring Range(Mm)(X/Y/Z):
600 х 400 х 200
Lens:
Двойной телецентрический оптический объектив с большим углом обзора + полностью автоматический зум-о
Measurement Accuracy:
Измерение большого поля зрения: ≦ 3 мкм; Измерение изображения с малым полем зрения: ≦ 2,5 мкм; Изме
Описание продукта
Подробные спецификации и характеристики

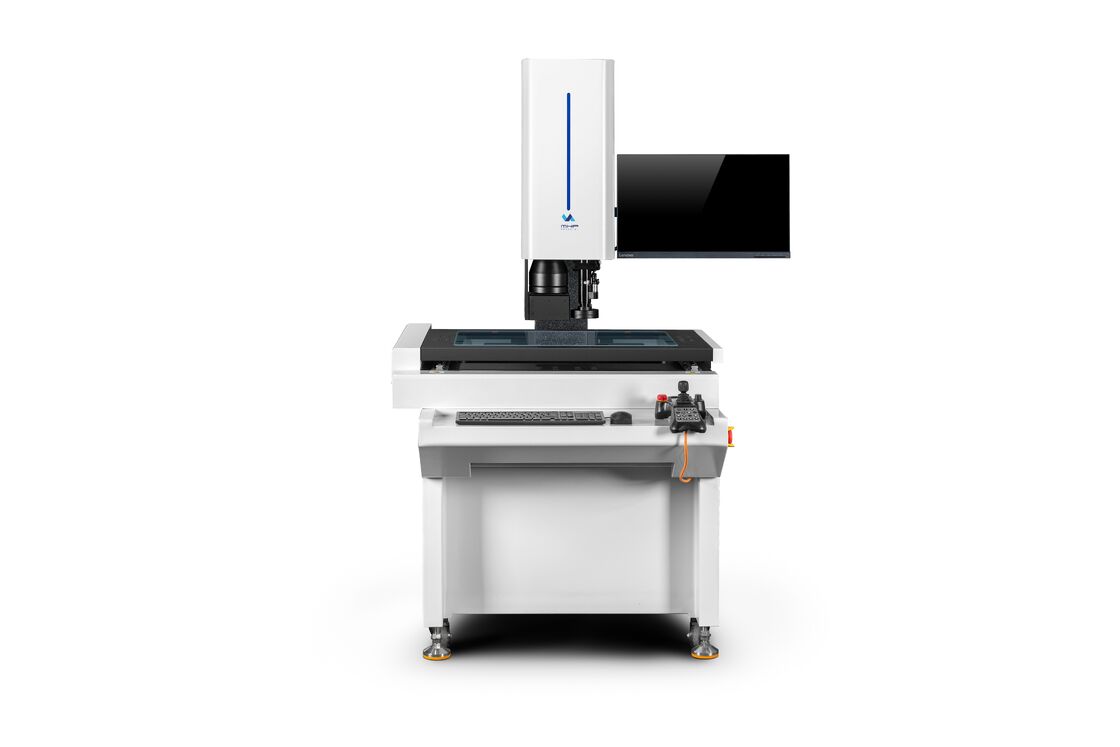

Напольная оптическая система сшивки VENUS для макроизмерений и инспекции
Передовая технология сшивки изображений
Вдохновленная небесной непрерывностью, система сшивки изображений серии VENUS использует синхронизацию нескольких ПЗС-матриц для захвата и точной сшивки локализованных изображений из разных областей заготовки. Это создает полные, согласованные профили для точных измерений по сегментам на больших поверхностях.
Расширенная функция сшивки устраняет слепые зоны измерений, характерные для традиционных систем с одним полем зрения, обеспечивая точность размеров по всей поверхности заготовки при крупномасштабных инспекционных задачах.
Технические характеристики
| Модель | Venus 500 |
|---|---|
| Диапазон измерений (X*Y*Z) (мм) | 600 x 400 x 200 |
| Эффективный диапазон (X*Y*Z) (мм) | 500 x 400 x 200 |
| Габаритные размеры (X*Y*Z) (мм) | 1000 x 1320 x 1790 |
| Вес (кг) | 610 |
| Перемещение стола | Полностью автоматическое |
| Конфигурация оптической системы | Двойной телецентрический оптический объектив с большим полем зрения + 0,7-4,5X полностью автоматический зум-объектив |
| Поле зрения (FOV) | Большое поле зрения: 4 мм x 4 мм Диапазон FOV зум-объектива с автофокусом: ~0,5 мм x 0,5 мм до ~1,3 мм x 1,3 мм |
| Датчик изображения | Объектив с большим полем зрения: цифровая камера HIKVISION на 20 мегапикселей Зум-объектив: цифровая камера HIKVISION на 1,3 мегапикселя |
| Точность измерений | Измерения в большом поле зрения: ≤ 3 мкм Измерения зум-объектива (высокое увеличение): ≤ 2,5 мкм Измерения сшитого изображения: ≤ 3 мкм |
| Точность системных измерений | ≤ 3 мкм |
| Поверхностный источник света | Для объектива с большим полем зрения: коаксиальный светодиодный свет. Опционально: светодиодное кольцо. Для зум-объектива с автофокусом: опциональный коаксиальный свет или 8-сегментное светодиодное кольцо. |
| Источник контурного света | Купольный свет / Плоский светодиодный свет |
| Программное обеспечение | Программное обеспечение для инспекционного зрения FlashPro Ultra-High-Speed |
Отраслевые применения
Аэрокосмическая промышленность
Точные измерения компонентов и узлов самолетов
Автомобильная промышленность
Контроль качества автомобильных деталей и узлов
Электронная промышленность
Высокоточная инспекция электронных компонентов
О MEAXPERT (MXP)
MEAXPERT (MXP) — это коллектив увлеченных профессионалов в области метрологии, каждый из которых имеет более чем десятилетний опыт работы. Наша миссия — разрабатывать системы машинного зрения, которые являются точными, надежными, быстрыми и доступными.
Наша миссия
Мы верим в простоту и прозрачность, предлагая четкие цены и условия как на наши системы машинного зрения, так и на услуги, чтобы исключить длительные переговоры.
Инновации и разработка
При поддержке специализированных команд разработчиков программного и аппаратного обеспечения мы постоянно улучшаем стабильность, эффективность и простоту использования систем благодаря еженедельным совещаниям по исследованиям и разработкам и разработке специализированных модулей.
Приверженность качеству
Мы стремимся к совершенству, уделяя пристальное внимание каждой детали, от строгого контроля материалов и строгого контроля процессов до тщательного тестирования надежности и точной калибровки.
