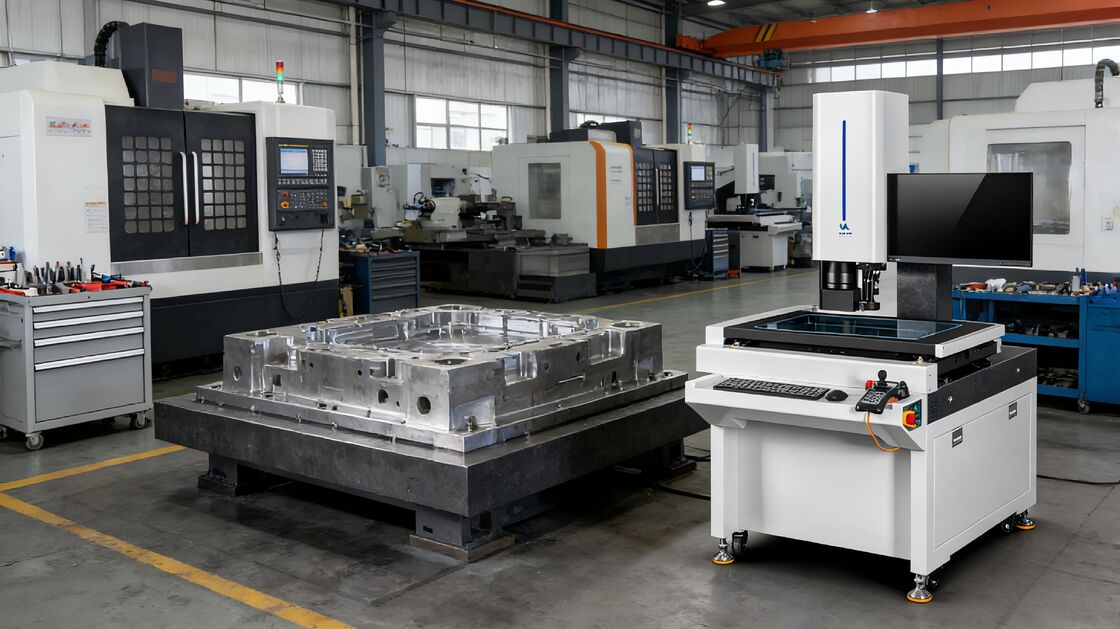

Интегрированная напольная метрологическая система VENUS для сшивания больших площадей
Резюме продукта
Напольная система визуальной метрологии VENUS для приложений сшивки больших площадей Напольная оптическая измерительная система VENUS обеспечивает расширенные возможности сшивки в макромасштабе для прецизионного измерения больших заготовок. Вдохновленная небесной непрерывностью, эта система устраняе...
Основные свойства
Страна происхождения
Китай
Название бренда
MEAXPERT
Модель продукта
ВЕНЕРА
Торговая недвижимость
минимальный заказ
≥1
Цена единицы продукци
US$18,000.00-22,000.00
Способ оплаты
LC, D/P, T/T, Western Union, грамм денег
Подробная информация о продукте
Выделить:
напольная система визуальной метрологии
,оптическая измерительная машина для широкоформатного сшивания
,интегрированная метрологическая система VENUS
After-Sales Service:
Онлайн-сервис
Warranty Period:
12 месяцев
Mode Of Operation:
ЧПУ
Weight(Kg):
610
Measuring Range(Mm)(X/Y/Z):
600 х 400 х 200
Lens:
Двойной телецентрический оптический объектив с большим углом обзора + полностью автоматический зум-о
Measurement Accuracy:
Измерение большого поля зрения: ≦ 3 мкм; Измерение изображения с малым полем зрения: ≦ 2,5 мкм; Изме
Описание продукта
Подробные спецификации и характеристики
Напольная система визуальной метрологии VENUS для приложений сшивки больших площадей
Напольная оптическая измерительная система VENUS обеспечивает расширенные возможности сшивки в макромасштабе для прецизионного измерения больших заготовок. Вдохновленная небесной непрерывностью, эта система устраняет пробелы в измерениях благодаря технологии бесшовного слияния данных.
Передовая технология визуальной сшивки
Наша серия VENUS использует синхронизацию нескольких ПЗС-матриц для захвата и точной сшивки локализованных изображений из разных областей заготовки, создавая полные и согласованные профили для точного измерения по сегментам. Эта передовая возможность сшивки устраняет слепые зоны измерений, распространенные в традиционных системах с одним полем зрения при инспекции больших заготовок, обеспечивая точность размеров по всей поверхности.
Технические характеристики
| Модель | Venus 500 |
|---|---|
| Диапазон измерения (X*Y*Z) (мм) | 600 x 400 x 200 |
| Эффективный диапазон (X*Y*Z) (мм) | 500 x 400 x 200 |
| Общие размеры (X*Y*Z) (мм) | 1000 x 1320 x 1790 |
| Вес (кг) | 610 |
| Перемещение стола | Полностью автоматическое |
| Конфигурация оптической линзы | Двойная телецентрическая широкоугольная оптическая линза + 0,7-4,5X полностью автоматическая зум-линза |
| Поле зрения (FOV) | Широкое поле зрения: 4 мм x 4 мм Диапазон FOV зум-линзы с автофокусом: ~0,5 мм x 0,5 мм до ~1,3 мм x 1,3 мм |
| Датчик изображения | Линза с широким полем зрения: цифровая камера HIKVISION на 20 мегапикселей Зум-линза: цифровая камера HIKVISION на 1,3 мегапикселя |
| Точность измерения | Измерение в широком поле зрения: ≤ 3 мкм Измерение зум-линзой (высокое увеличение): ≤ 2,5 мкм Измерение сшитого изображения: ≤ 3 мкм |
| Точность измерения системы | ≤ 3 мкм |
| Поверхностный источник света | Для линзы с широким полем зрения: коаксиальный светодиодный свет. Опционально: светодиодное кольцо. Для зум-линзы с автофокусом: опциональный коаксиальный свет или 8-сегментное светодиодное кольцо. |
| Контурный источник света | Купольный свет / Плоский светодиодный свет |
| Программное обеспечение | Программное обеспечение для инспекционной визуализации FlashPro со сверхвысокой скоростью |
Отраслевые применения
Аэрокосмическая промышленность
Прецизионное измерение компонентов и узлов самолетов
Автомобильная промышленность
Контроль качества автомобильных деталей и узлов
Электронная промышленность
Высокоточная инспекция электронных компонентов
О MEAXPERT (MXP)
MEAXPERT (MXP) — это коллектив увлеченных профессионалов в области метрологии, каждый из которых имеет более чем десятилетний опыт работы. Наша миссия — разрабатывать системы визуальных измерений, которые являются точными, надежными, быстрыми и доступными.
Наша миссия
Мы верим в простоту и прозрачность, предлагая четкие цены и условия как на наши системы визуальных измерений, так и на услуги, чтобы избежать длительных переговоров.
Инновации и разработка
При поддержке специализированных команд разработчиков программного и аппаратного обеспечения мы постоянно улучшаем стабильность, эффективность и простоту использования системы благодаря еженедельным совещаниям по исследованиям и разработкам и разработке специализированных модулей.
Приверженность качеству
Мы стремимся к совершенству, уделяя пристальное внимание каждой детали: от тщательной проверки материалов и строгого контроля процессов до тщательного тестирования надежности и точной калибровки.
